Quando falamos em tubos Schedule, é comum que a discussão fique concentrada na espessura de parede ou na norma dimensional (ASME B36.10 e B36.19).
Mas há um pilar igualmente crítico — e muitas vezes negligenciado — que é a norma de fabricação.
É ela que define como o tubo é produzido, quais propriedades mecânicas ele deve atender, como a solda longitudinal é executada e quais ensaios garantem sua integridade.
Neste post, vamos analisar três normas fundamentais no universo de tubulações industriais:
- ASTM A312
- ASTM A778
- ASTM A409
Todas podem gerar tubos com dimensões Schedule — mas não entregam o mesmo nível de desempenho, confiabilidade e aplicação.
O papel das normas de fabricação em tubos Schedule
Antes de entrar em cada norma, vale reforçar um conceito-chave:
Schedule define a espessura nominal.
ASTM define a qualidade do tubo.
Duas tubulações com o mesmo Diâmetro Nominal e Schedule podem ter comportamentos completamente diferentes em serviço, dependendo da norma ASTM aplicada.
As normas de fabricação tratam de:
- tipo de aço e composição química,
- propriedades mecânicas (limite de escoamento, resistência à tração),
- processo de fabricação (com ou sem costura),
- controle da solda longitudinal,
- ensaios exigidos.
ASTM A312 — O padrão industrial para tubos de processo
A ASTM A312 é a norma mais utilizada para tubos de aço inox destinados a serviço sob pressão e temperatura.
Principais características
- Tubos sem costura (seamless) ou soldados (welded);
- Aplicável a aços austeníticos e austenítico-ferríticos (duplex);
- Compatível com ASME B31 (processo, utilidades, vapor);
- Amplamente aceita em:
- processos químicos,
- petróleo e gás,
- alimentos e bebidas,
- bioprocesso e farmacêutico (fora do contato sanitário direto).
Ensaios exigidos
- Ensaio hidrostático ou ensaio não destrutivo (END);
- Controle dimensional rigoroso;
- Requisitos claros de propriedades mecânicas.
A ASTM A312 é a norma de referência quando o tubo faz parte de um sistema pressurizado calculado.
ASTM A409 — Tubos de grande diâmetro para altas temperaturas
A ASTM A409 é menos comum, mas extremamente importante em aplicações específicas.
Principais características
- Tubos soldados, geralmente de grande diâmetro;
- Desenvolvidos para serviço em alta temperatura;
- Aplicações típicas:
- trocadores de calor,
- fornos,
- sistemas térmicos,
- dutos de gases quentes.
Essa norma prioriza:
- estabilidade estrutural,
- comportamento térmico,
- resistência à oxidação em temperatura elevada.
A ASTM A409 é uma norma especializada, não genérica, usada quando temperatura é o fator dominante do projeto.
ASTM A778 — Tubos soldados para aplicações estruturais e utilidades
A ASTM A778 cobre tubos soldados por fusão elétrica, normalmente sem exigência de ensaio de pressão.
Principais características
- Tubos exclusivamente soldados;
- Não requer ensaio hidrostático;
- Propriedades mecânicas menos restritivas;
- Uso típico em:
- utilidades,
- drenagem,
- linhas auxiliares,
- aplicações estruturais leves.
Ponto de atenção
Apesar de poderem ser fabricados em dimensões Schedule, tubos ASTM A778 não devem ser usados em linhas críticas de processo ou pressão, salvo análise muito criteriosa.
A ASTM A778 é adequada quando o tubo não é elemento de segurança do

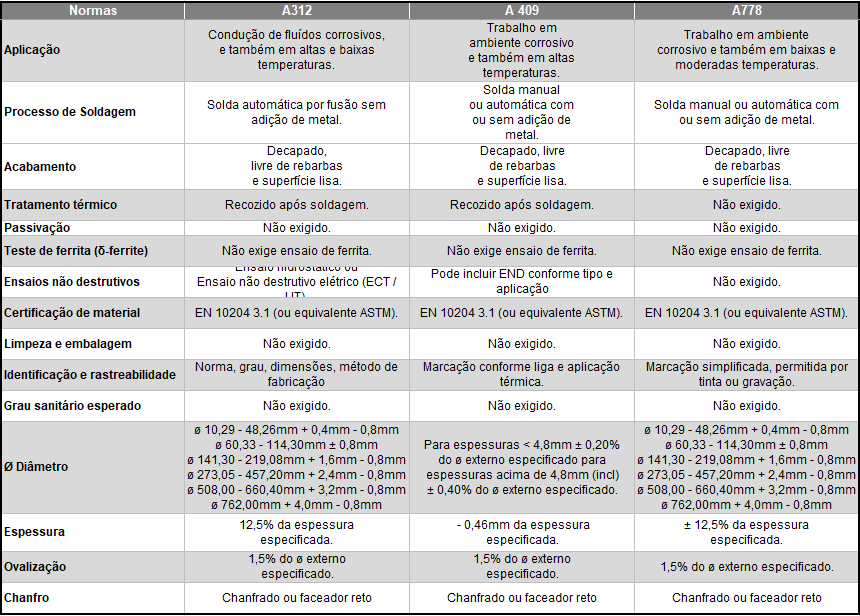

Comparação direta entre as normas
Um ponto crítico: Schedule não garante aplicação
Um erro comum em especificações é assumir que:
SCH 40 é SCH 40, independentemente da norma ASTM
Isso é tecnicamente incorreto.
Exemplo:
- TUBO Ø4” SCH 40S ASTM A312 → aceitável para linhas de processo.
- TUBO Ø4” SCH 40S ASTM A778 → pode ser inadequado para a mesma função.
O dimensional é o mesma. A confiabilidade, não.
Conclusão
As normas ASTM A312, A778 e A409 não competem entre si — elas atendem propósitos diferentes dentro de um sistema coerente de especificação de tubulações.
Dentro da lógica dos três pilares:
- Código de projeto calcula,
- Norma dimensional define espessura,
- Norma de fabricação garante o material,
a ASTM é quem assegura que o tubo realmente suporta o que o cálculo prevê.
Entender essas diferenças é o que separa uma especificação genérica de uma engenharia de processo responsável.
No próximo capítulo da série Tubos Schedule, vamos sair do tubo e entrar no projeto. Entender como os códigos ASME B31 definem espessura mínima, pressão, temperatura e classe de serviço — e como isso se conecta com os Schedules disponíveis no mercado.
